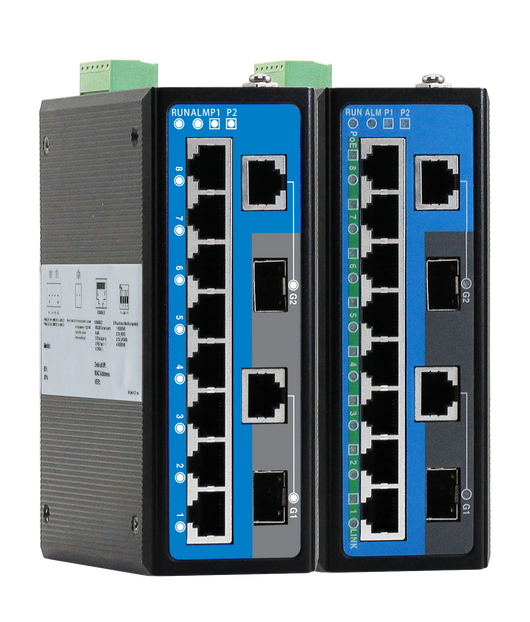

IES6210-N Series

Стандарт & Протокол

IEEE 802.3 для 10Base-T

IEEE 802.3u для 100Base-TX

IEEE 802.3ab для 1000Base-T

IEEE 802.3z для 1000Base-X

IEEE 802.3x для управления потоком

IEEE 802.1D для протокола связующего дерева

IEEE 802.1w для протокола быстрого связующего дерева

EEE 802.1Q для VLAN

IEEE 802.1p для CoS

IEEE 802.3ad для LACP

IEEE 802.3af для PoE

IEEE 802.3at для PoE+

IEEE802.1X для аутентификации 802.1X

Управление

SNMP v1/v2c для централизованного управления устройствами, зеркалирование портов, SFP DDM, QoS, LLDP, DHCP-клиент, управление файлами, статистика порта

Безопасность

Классификация полномочий пользователей, сигнализация портов, сигнализация источников питания, подавление широковещательного шторма

Функция переключения

802.1Q Vlan, агрегирование статического порта, управление пропускной способностью, управление потоком

Одноадресная/ Многоадресная передача

Статическая многоадресная передача, отслеживание IGMP-пакетов

Протокол резервирования

SW-кольцо STP/RSTP

Учет времени

SNTP

PoE

Максимальная потребляемая мощность одного порта PoE: 30Вт

Контакты питания PoE: V+, V+, V-, V- соответствуют контактам 1, 2, 3, 6

Интерфейс

Медный порт 100M: 10/100Base-T(X), RJ45, автоматическое управление потокомl, полно/полудуплексный режим, автонастройка MDI/MDI-X

Комбо-порт: 10/100/1000Base-T(X) или 1000Base-X

Консольный порт: CLI-порт управления командной строкой (RS-232), RJ45

Порт аварийной сигнализации: 6-контактные клеммные колодки с шагом 5,08 мм, включая 2-контактные клеммные колодки сигнализации, поддержка 1 релейного выхода сигнализации, допустимый ток 1A@30В постоянного тока или 0,3A@125В переменного тока

LED-индикатор

Индикатор работы, индикатор порта, индикатор источника питания, индикатор аварийной сигнализации, PoE-индикатор (только для PoE-устройств)

Коммутационные свойства

Режим передачи: хранение и пересылка

MAC-адрес: 8K

Размер пакетного буфера: 1Мбит

Пропускная способность объединительной платы: 7.6G

Задержка времени переключения: <10 мкс

Требование к мощности

Опционально 24В постоянного тока, 48В постоянного тока или 220В переменного тока, 6-контактные клеммные колодки с шагом 5,08 мм, включая 4-контактные клеммные колодки источника питания

Двойной источник питания постоянного тока с резервированием, защита от обратного подключения

Энергопотребление

- Без нагрузки: ≤4.9Вт@48В постоянного тока

- Полная нагрузка: ≤122.8Вт@48В постоянного тока

Ограничения, зависящие от окружающей среды

Диапазон рабочих температур: -40~75℃

Диапазон температур хранения: -40~85℃

Относительная влажность: 5%～95%(без конденсации)

Физические характеристики

Корпус: класс защиты IP40, металлический

Монтаж: монтаж на DIN-рейку или на стену

Габаритные размеры (Ш x В x Г): 53мм×138мм×110мм

Вес: ≤0.62кг

Промышленные стандарты

МЭК 61000-4-2 (ESD, электростатический разряд), 3-й уровень

- Воздушный разряд: ±8кВ

- Контактный разряд: ±6кВ

МЭК 61000-4-4 (EFT, импульсы с кратковременным выбросом напряжения), 3-й уровень

- Источник питания:±2кВ

- Ethernet-порт: ±1кВ

- Реле: ±2кВ

МЭК 61000-4-5 (Устойчивость к выбросам напряжения), 3-й уровень

- Источник питания: синфазный режим±2кВ, дифференциальный режим±1кВ

- Ethernet-порт: синфазный режим ±2кВ, дифференциальный режим ±1кВ

- Реле: синфазный режим ±2кВ, дифференциальный режим ±1кВ

Испытание на удар: МЭК 60068-2-27

Свободное падение: МЭК 60068-2-32

Вибрация: МЭК 60068-2-6

Сертификация

CE, FCC, RoHS

Гарантия

5 лет

Модель

Гигабитный комбо

Медный порт 100M

100M медный POE-порт

Питание

PoE-питание

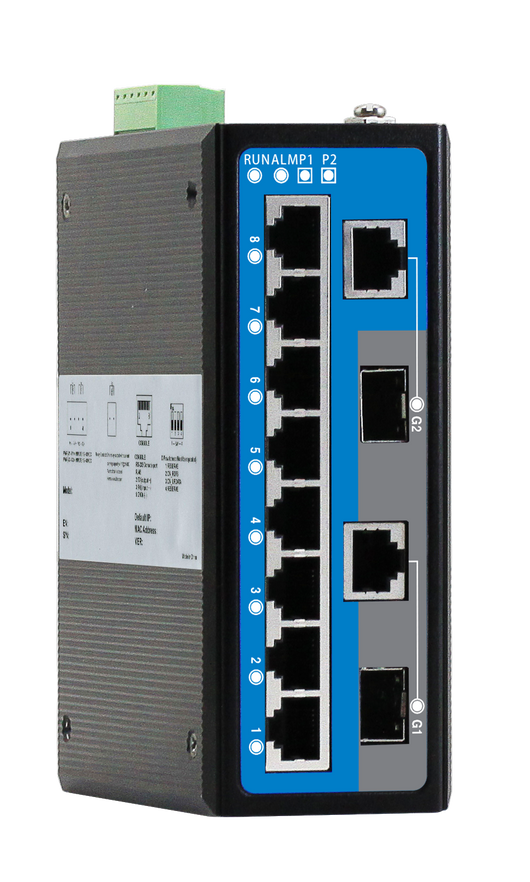

IES6210-8T2GC-2P48-N

2

8

-

12~48В пост.тока

Двойной источник питания

-

IES6210-8T2GC-P220-N

2

8

-

85~264В перем.тока одинарный источник питания

-

IES6210-4T2GC-2P48-N

2

4

-

12~48В пост.тока

Двойной источник питания

-

IES6210-4T2GC-P220-N

2

4

-

85~264В перем.тока одинарный источник питания

-

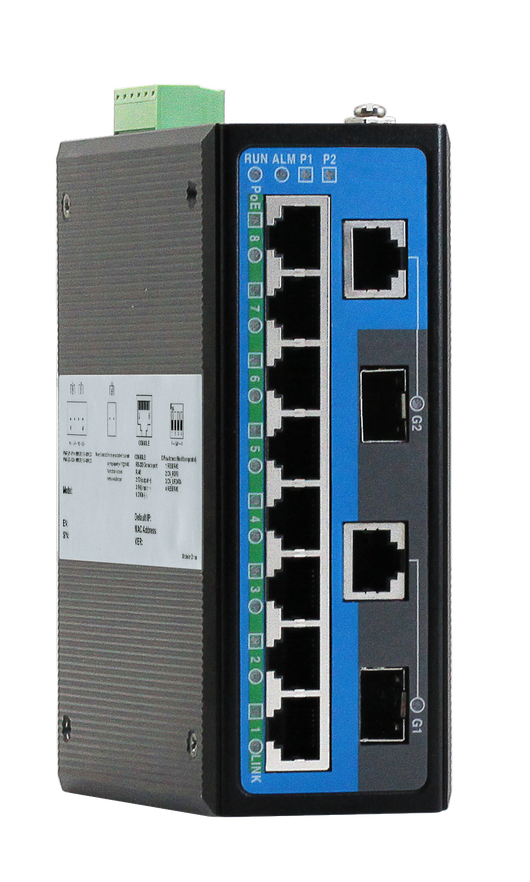

IES6210-8P2GC-2P24-120W-N

2

-

8

24В пост.тока, двойной источник питания

120Вт

IES6210-8P2GC-2P48-120W-N

2

-

8

48В пост.тока, двойной источник питания

120Вт

IES6210-8P2GC-2P48-240W-N

2

-

8

48В пост.тока, двойной источник питания

240Вт

IES6210-4P2GC-2P24-60W-N

2

-

4

24В пост.тока, двойной источник питания

60Вт

IES6210-4P2GC-2P24-120W-N

2

-

4

24В пост.тока, двойной источник питания

120Вт

IES6210-4P2GC-2P48-120W-N

2

-

4

48В пост.тока, двойной источник питания

120Вт
